Manipulator zum Schweißen

Technische Parameter des Schweißmanipulators (Manipulator mit Säulenausleger):

Modell	LH8080	LH4580	LH5060	LH3040	LH1235
Horizontaler Verfahrweg (mm)	8000	4500	5000	3000	1200
Vertikaler Weg (mm)	8000	8000	6000	4000	3500
Drehwinkel(mm)	±180°	±180°	±180°	±180°	Manuelle Steuerung ±360°
Drehgeschwindigkeit (m/min)	0.12	0.12	0.12	0.12
Hubgeschwindigkeit des Auslegers (m/min)	0.4	0.4	0.4	0.4	0.4
Fahrgeschwindigkeit des Auslegers (m/min)	0.12-1.2	0.12-1.2	0.12-1.2	0.12-1.2	0.12-1.2
Tablor vorwärts-rückwärts Geschwindigkeit(m/min)	0.2-2	0.2-2	0.2-2	0.2-2	Manuelle Steuerung
Abstand der Tischschiene (mm)	2700	2000	2000	1500	1000





Hauptstruktur

Säule+Kreuzarm+Führungssitz+Mobiler Wagen

Zusammensetzung eines vollständigen Satzes

* Säule

* Boom

* Basis

* Sattel

* Hebesystem

* Durchwahlsystem

* Rotationssystem

* Rotationssperre

* Art der Bewegung und Drehung

* Anti-Fall

* Kopfecke

* Schlitten auf Ausleger

* Power-Slides

* Kontrollsystem

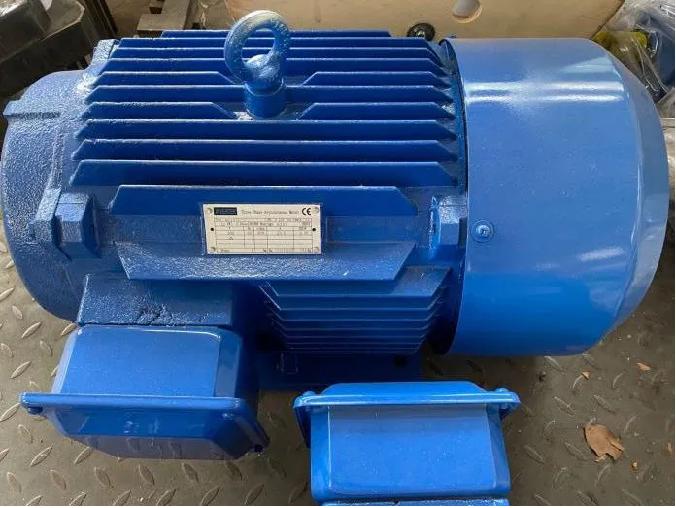

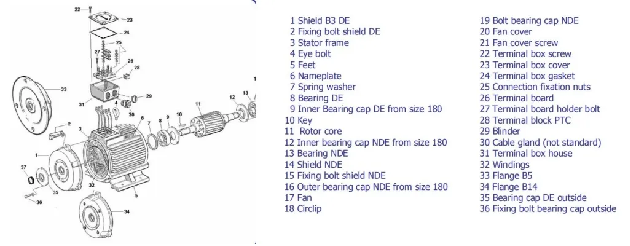

1. Motor

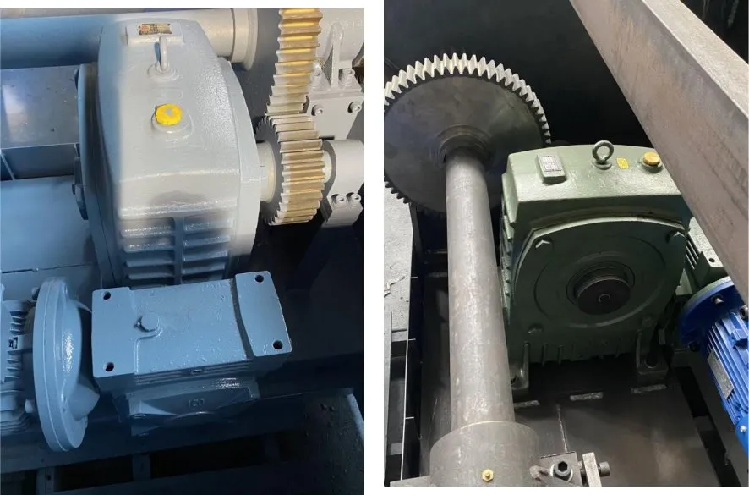

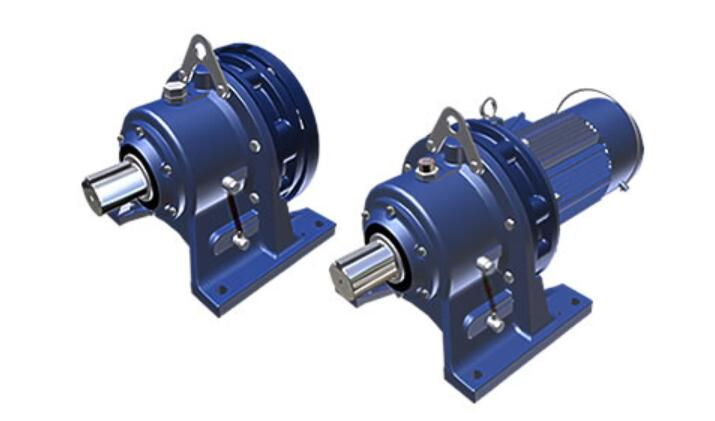

2. Reduzierstück

In den meisten Fällen hat dieses Getriebe zwei- und dreistufige gewöhnliche Stirnradgetriebe und zylindrische Schneckengetriebe ersetzt und ist in der Militärindustrie, der Luft- und Raumfahrt, der Metallurgie, dem Bergbau, der Erdölindustrie, der chemischen Industrie, der Schifffahrt, der Leichtindustrie, der Lebensmittelindustrie, der Textilindustrie, der Druck- und Färberei, der pharmazeutischen Industrie, der Gummi- und Kunststoffindustrie sowie im Hebe- und Transportwesen weit verbreitet.

Produktmerkmale：

1. Hohes Übersetzungsverhältnis.
2. Hohe Übertragungseffizienz.
3. Kompakte Struktur, geringe Größe und geringes Gewicht.
4. Weniger Ausfälle, lange Lebensdauer.
5. Reibungsloser und zuverlässiger Betrieb.
6. Einfache Demontage und Reparatur.
7. Starke Überlastbarkeit, Stoßfestigkeit, geringes Trägheitsmoment, geeignet für häufiges Anfahren und für den Betrieb im Vorwärts- und Rückwärtsgang.

Das Untersetzungsgetriebe ist eine Art Kraftübertragungsmechanismus, der den Drehzahlwandler des Getriebes verwendet, um die Drehzahl des Motors auf die erforderliche Drehzahl zu reduzieren und eine Struktur mit großem Drehmoment zu erhalten.

Funktion des Untersetzungsgetriebes：Reduzieren Sie die Geschwindigkeit und erhöhen Sie gleichzeitig das Ausgangsdrehmoment. Das Ausgangsdrehmoment wird mit dem Motorausgangsverzögerungsgrad multipliziert, darf aber das Nenndrehmoment des Untersetzungsgetriebes nicht überschreiten. Gleichzeitig wird die Trägheit des Getriebes auf das Quadrat der Verzögerungsrate reduziert.

3. Großwälzlager

Seine Hauptfunktion besteht darin, mit Hilfe von Schrauben an den oberen und unteren Trägern der mechanischen Ausrüstung befestigt zu werden, um Kraft und Antrieb zu übertragen und so die relative Drehung zwischen den beiden Teilen der mechanischen Ausrüstung zu realisieren. Es hat die Eigenschaften der kompakten Struktur, geringes Gewicht, gute Stahlkonstruktion, reibungslosen Betrieb, hohe Genauigkeit, Sicherheit und Zuverlässigkeit.

Großwälzlager sind ein Grundbestandteil mechanischer Ausrüstungen und werden in verschiedenen Branchen der Volkswirtschaft eingesetzt. Sie sind weit verbreitet in Baumaschinen, Hafenmaschinen, Metallurgiemaschinen, Bergbaumaschinen, Erdölmaschinen, chemischen Maschinen, medizinischen Geräten, Schiffsmaschinen, Leichtindustriemaschinen, Umweltschutzmaschinen, Unterhaltungsgeräten, Transportmaschinen und militärischen Geräten. Pendelstützen werden zunehmend bei Energiespar- und Umweltschutzprojekten eingesetzt, wie z. B. bei Windkraftanlagen, die eine Vielzahl von Präzisionsmaststützen erfordern.

4. Getriebe

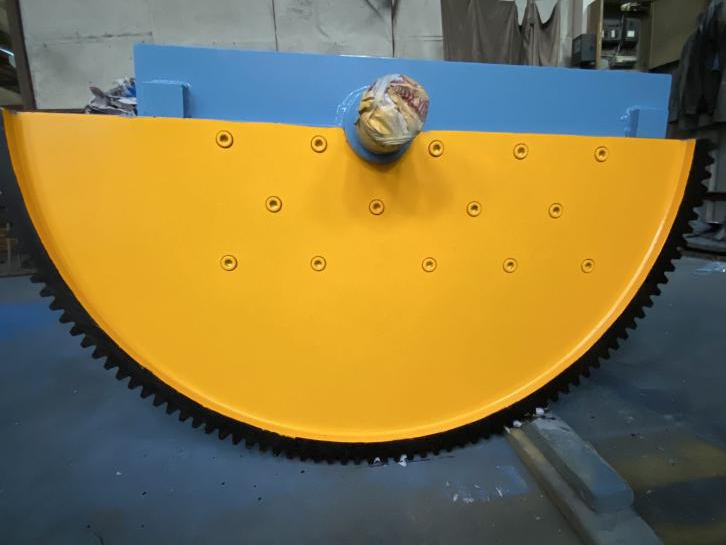

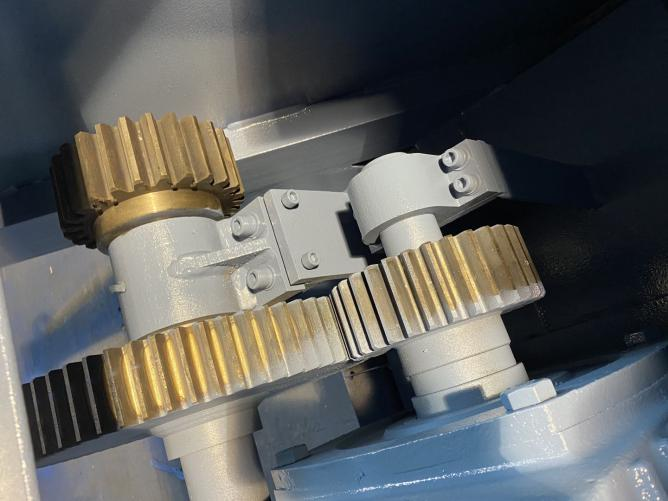

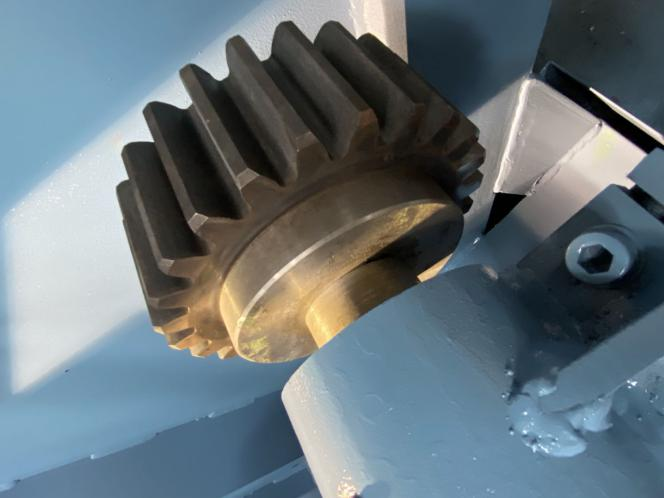

Ein Zahnrad ist ein radähnliches mechanisches Teil, das das Drehmoment durch den Eingriff der Zähne überträgt. Durch die Übertragung mit anderen gezahnten mechanischen Teilen (wie z. B. einem anderen Zahnrad, einer Dao-Zahnstange und einer Schnecke) kann das Zahnrad die Geschwindigkeit und das Drehmoment ändern, die Bewegungsrichtung ändern und die Bewegungsform ändern.

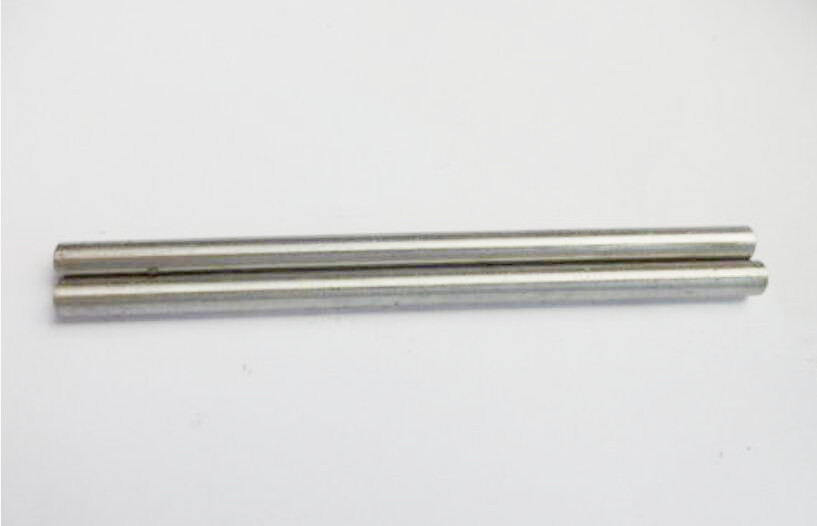

5. Achse

Die Transpositionsmaschine treibt die Drehung des internen Getriebes durch die Drehung der Welle an und treibt dann die Drehung des externen Getriebes an, wodurch die Funktion der Transposition erreicht wird.

WUXI ABK Schweißer-Manipulator Produkteinführung

Als Pionier in der Schweißautomatisierungstechnologie hat WUXI ABK MACHINERY branchenführende Schweißmanipulatorsysteme entwickelt, die speziell für die Herstellung von Lagertanks, Druckbehältern und schweren Stahlkonstruktionen konzipiert sind. Unsere Schweißsäulen- und Auslegersysteme verfügen über patentierte Technologien, die in anspruchsvollen industriellen Anwendungen unübertroffene Präzision und Zuverlässigkeit bieten.

Vorteile der Kerntechnologie
Der Schweißsäulenausleger besteht aus einer hochfesten Kastenträgerstruktur mit Präzisions-Spannungsabbau, die eine langfristige Stabilität für den Dauerbetrieb gewährleistet. Unser Manipulatorsystem zum Schweißen von Tanks umfasst hochpräzise Linearführungen und Zahnstangenübertragungsmechanismen, die eine außergewöhnliche Betriebsstabilität von ±0,1 mm/m erreichen - entscheidend für das Schweißen von Lagertanks mit großem Durchmesser. Das intelligente Steuerungssystem kombiniert die automatische Nahtverfolgung mit der Prozessüberwachung in Echtzeit und steigert sowohl die Schweißqualität als auch die Produktivität um bis zu 40% im Vergleich zu herkömmlichen Methoden.

Konfigurationsoptionen für verschiedene Anwendungen
WUXI ABK bietet umfassende Lösungen für Schweißmanipulatoren:

• Feststehende Schweißmanipulatoren: Kompakte, wirtschaftliche Systeme, ideal für das Schweißen von Längsnähten in kleinen bis mittelgroßen Lagertanks

• Feste Drehkonfigurationen: Funktion zur Säulendrehung für das Schweißen von Behältern mit mehreren Winkeln hinzugefügt

• Mobile Drehtankmanipulatoren: Omnidirektionale Bewegung und 360°-Drehbarkeit für den Bau großer Tankfelder
  Alle Modelle lassen sich nahtlos mit Positionierern, Drehtischen und anderen Schweißhilfsgeräten kombinieren.

Erhöhte Sicherheit und Kontrolle
Das System verfügt über mehrere Schutzfunktionen:
✓ Selbsthemmende Absturzsicherung mit mehrstufigen Endschaltern
✓ Umfassende elektrische Schutzfunktionen (Überlast/Überstrom/Unterspannung/Kurzschluss)
✓ Benutzerfreundliche Schnittstelle mit visuellem Bedienfeld und Handheld-Fernbedienung
✓ 200mm Schweißbrenner-Einstellbereich für präzise Positionierung

Erweiterte Anpassungsmöglichkeiten
Unsere Schweißsäulenauslegersysteme unterstützen verschiedene intelligente Zusatzgeräte:

• Systeme zur Flussmittelrückgewinnung

• Module zur Schweißnahtüberwachung in Echtzeit

• Automatisierte Parameteranpassung

• Schnittstellen zur Qualitätsprüfung

Bewährte Leistung in der Industrie
WUXI ABK Schweißmanipulatoren wurden bereits in über 200 Großprojekten erfolgreich eingesetzt:

• Öltanklager

• Chemische Verarbeitungsbehälter

• Stromerzeugungsanlagen

• Strukturen von Offshore-Plattformen
  Alle Systeme entsprechen den ASME-, EN 1090- und anderen internationalen Normen.

Komplettes Servicepaket
Wir bieten End-to-End-Lösungen, einschließlich:

• Maßgeschneiderte Auswahl der Ausrüstung

• Installation und Inbetriebnahme vor Ort

• Schulungsprogramme für Bediener

• 24/7 technische Unterstützung

• Regelmäßige Wartungsdienste

Technische Daten

• Positioniergenauigkeit: ±0,1mm/m

• Brennereinstellung: 200mm Bereich

• Fahrgeschwindigkeit: 0,1-1,2m/min (variabel)

• Tragfähigkeit: 500-5000kg (anpassbar)

• Stromversorgung: 380V/50Hz (andere Spannungen verfügbar)



Merkmale des Schweißmanipulators:
Struktureller Vorteil

V-förmiges Design der Führungsschiene-V-förmige Führungsschienen mit hoher Tragfähigkeit werden sowohl für Pfosten als auch für Traversen verwendet.

Zweifaches Sicherheitssystem

• Die Säule ist mit einem Bremsmotor ausgestattet, um eine stabile Positionierung zu gewährleisten.
• Bruchsicherung von Führungssitz-Sicherungsstift+Säulen-Sicherungslochkette

Präzises Übertragungssystem

• Zykloidstiftrad+Schneckengetriebe Untersetzung
• Konstruktion einer vollständig abgedichteten Öltauchschmierung und Staubschutz

Intelligente Steuerung

• Stufenlos drehzahlregelnder Umrichter (mit Fehlererkennung und Alarmfunktion)
• Elektrischer Kreuzversteller für den Querarm
• Die schwenkbare Auflagefläche ermöglicht das synchrone Schweißen von mehreren Werkstücken



Industrielle Anwendungen
Unser Schweißmanipulatorsystem wurde für das Präzisionsschweißen in kritischen Industriesektoren entwickelt, darunter Kesselbau, Druckbehälter-Fertigung, Petrochemischer Anlagenbauund metallurgische Verarbeitung. Das Gerät zeichnet sich sowohl durch Längsnahtschweißen und Rundnahtschweißen, die beide Innenschweißen von Zylindern und Außenmantelschweißen mit gleichem Können. Sein robustes Design macht ihn ideal für Schwerindustrielle Schweißanwendungen die konsistente, hochwertige Ergebnisse erfordern.

Konfigurationsoptionen
Der WUXI ABK-Schweißmanipulator bietet flexible Einstellmöglichkeiten für die unterschiedlichsten Produktionsanforderungen:

• Feste Konfiguration für stabile, hochpräzise Schweißaufgaben

• Feste Drehkonfiguration für kontrollierte Rotationsschweißvorgänge

• Bewegliche Drehkonfiguration für dynamische, groß angelegte Schweißprojekte

Betriebsbedingungen
Um eine optimale Leistung zu gewährleisten, arbeitet der Schweißmanipulator unter den folgenden Bedingungen:

• Höhenlage: Unterhalb von 1000m

• Temperaturbereich der Umgebung-5°C bis 40°C

• Grenzwerte für die Luftfeuchtigkeit: Maximale monatliche durchschnittliche relative Luftfeuchtigkeit ≤90% bei ≤25°C

• Stabilität der Leistung: Spannungsschwankungen innerhalb ±10% (bei Nennfrequenz); Frequenzschwankungen ≤±1% (bei Nennspannung)

Optionales Zubehör
Erweitern Sie die Funktionalität mit unseren speziellen Add-ons:

• Flussmittel-Rückgewinnungssystem für die effiziente Sammlung und Wiederverwendung von Schlacke

• Überwachungssystem in Echtzeit mit Schweißparameterverfolgung

• Verstellbare Regale für Werkzeug- und Materialorganisation

• Laser-Nahtverfolgung für die automatische Schweißbahnkorrektur

• Kühlungssysteme für längeren Betrieb in Umgebungen mit hoher Hitzeentwicklung

Hauptmerkmale und Vorteile
✓ Hochbelastbare Konstruktion für industrielles Schweißen Haltbarkeit
✓ Präzise Positionierung für Nahtschweißen Genauigkeit
✓ Modularer Aufbau unter Schweißautomatisierung Integration
✓ Energieeffizient Betriebsreduzierung Produktionskosten für Schweißarbeiten
✓ CE/ISO-zertifiziert Komponenten, die sicherstellen Einhaltung der Sicherheitsvorschriften beim Schweißen

Wuxi ABK Machinery Co.Ltd ist ein professioneller Hersteller von verstellbaren Schweißrotatoren in China. Und wir können auch unsere Kunden auf der ganzen Welt mit vielen anderen Produkten wie spezielle Schweißrotator, Windturm-Produktionslinie, H-Träger-Schweißlinie, Rohrschweißgeräte, CNC-Schneidemaschine, Schleifmaschine, Walzprofiliermaschine, Blechbiegemaschine, etc. bieten. Wir haben die ISO- und CE-Zertifizierung erhalten und bieten auch OEM-Service an. Unsere Produkte sind bei Kunden aus vielen Ländern wie Spanien, Indien, Deutschland, Südafrika, Brasilien, Chile, Argentinien, Russland, Italien, Frankreich, Vietnam usw. gut angekommen. Wenn Sie an unserem einstellbaren Schweißrotator interessiert sind, zögern Sie bitte nicht, uns zu kontaktieren, wann immer Sie wollen.
