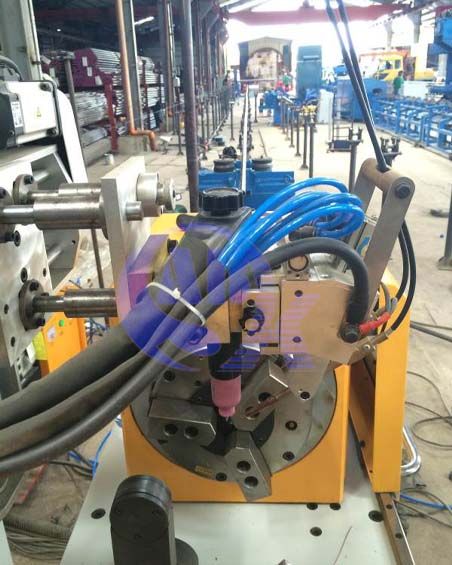

Tube To Tube Welding Machine_1

Машина для сварки труб в трубу

Сварочный аппарат для сварки труб WUXI ABK предлагает передовые решения по соединению труб с помощью гибридной сварки GTAW/MIG и технологии горячей проволоки TIG. Благодаря интеллектуальному управлению AVC, сертификации ASME/EN и более высокой скорости осаждения 40% этот сварочный аппарат обеспечивает высококачественные результаты для котельных, электростанций и промышленных трубопроводов. Самообучающееся программное обеспечение еще больше повышает точность и эффективность сварки.

Отправить нам запрос

Сайт tube to tube welding machine represents a breakthrough in pipe joining technology, integrating advanced welding processes, intelligent control systems, and adaptive software to deliver unmatched precision and efficiency. Below are the core innovations that set this tube welding system apart from conventional solutions.

1. Multi-Process Welding Capability for Enhanced Flexibility

This tube welding machine features a GTAW (TIG) / GMAW (MIG) hybrid system, allowing operators to switch between welding processes without equipment changes. The pulsed wave control technology reduces heat input by 30% compared to conventional welding, minimizing distortion while maintaining weld integrity. Additionally, the system is fully compliant with major boiler and pressure vessel codes, including ASME Section I, EN 12952, and EN 13445, ensuring reliable performance in critical applications.

2. Proprietary Hot Wire System for Superior Deposition Rates

Сайт tube to tube welding machine incorporates a true sine-wave output system, eliminating magnetic arc blow for stable arc performance. Key benefits include:

  • Deposition rate increased by 40% compared to cold wire TIG welding

  • Travel speeds up to 25 cm/min, even in narrow-gap welds

  • Defect rate below 0.5% for lack-of-fusion incidents, ensuring high-quality welds

3. Intelligent Arc Voltage Control (AVC) for Precision Welding

To maintain optimal weld quality, the tube welding system utilizes real-time torch height adjustment с ±0.1mm precision. Its self-correcting algorithm automatically compensates for:

  • Tube ovality variations

  • Joint misalignment

  • Thermal distortion during welding
    This ensures consistent penetration and reduces the need for manual intervention.

4. Adaptive Welding Software for Smart Process Optimization

Сайт tube to tube welding machine is equipped with 200+ preset welding programs, optimized for various material types (P91, T22, 304H, etc.) и joint configurations (butt, socket, set-on). Сайт self-learning function continuously improves welding parameters after every 10 welds, enhancing efficiency and reducing setup time.

By integrating these cutting-edge technologies, the tube welding machine доставляет higher productivity, superior weld quality, and unmatched process flexibility, making it the ideal solution for boiler, power plant, and high-pressure piping applications.

System Specifications

Модель TTW-300 (Standard) TTW-500 (Heavy Duty)
Tube Diameter 25–300 mm 50–500 mm
Wall Thickness 2–25 mm 5–50 mm
Welding Speed 10–30 cm/min 8–25 cm/min
Power Source 400A Pulsed TIG 600A Synergic MIG/TIG

 Operational Advantages vs. Manual Welding

Factor Manual Welding Our Automated System
Productivity 5–8 welds/hour 15–22 welds/hour
Reject Rate 3–8% <1%
Skill Requirement Expert welder needed Basic operator training

Отраслевые применения

  • Power Generation: Superheater bundles (P91/T92 alloys)
  • Waste Heat Recovery: Economizer coil fabrication
  • Petrochemical: High-pressure exchanger tubing

Customization Options:

  • Rotary weld heads for pipe-to-header connections
  • Integrated NDT (RT/UT validation post-weld)
  • Robotic positioning for complex serpentine coils

Overview of Specifications：

Tube Diameter： 28-76mm

Wall Thickness： 1.5-20mm

Wire Size： 0.8-1.0mm

Oscillation Range / Speed： 0-20mm / 0-120mm/s

Wire heater: 5-100 A

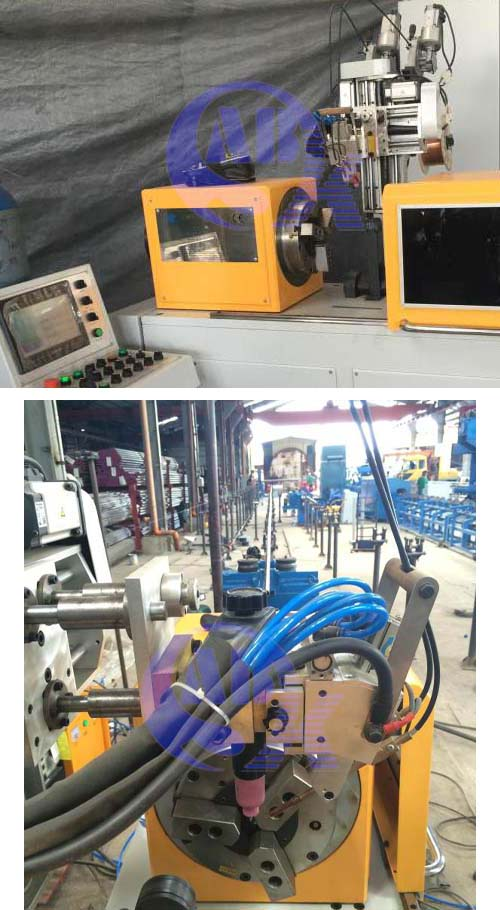

Tube to Tube Welding Machine_2





Компания Wuxi ABK Machinery Co.Ltd является профессиональным производителем сварочных вращателей в Китае. И наш сварочный вращатель в основном включает в себя стандартный сварочный вращатель, регулируемый сварочный вращатель и специальный сварочный вращатель. Мы также можем предоставить нашим клиентам по всему миру множество других продуктов, включая сварочный поворотный стол, сварочный аппарат для свай, линию для производства ветряных башен, линию для сварки двутавровых балок, оборудование для сварки труб, отрезной станок с ЧПУ, шлифовальный станок, роликовый формовочный станок, листогибочный станок и т.д. Мы получили сертификаты ISO и CE, а также предлагаем услуги OEM.
